Hauv cov ntawv thov siab zoo xws li hluav taws xob hluav taws xob, E-tsheb kauj vab, thiab txuas ntxiv rau nws lub peev xwm los xa ntau dua, nce txuag siab, thiab txo cov khoom sib kis tau. Tsim ib 72V system yuav tsum tsis yog muaj cov roj teeb nkaus xwb tab sis kev nkag siab meej txog kev teeb tsa roj teeb hluav taws xob tau cuam tshuam li cas cov roj teeb, muaj peev xwm, thiab kev nyab xeeb.
Ntau tus neeg siv xav tias qhov ua tiav 72V tsuas yog muaj teeb meem ntawm cov roj teeb sib tsoo. Txawm li cas los xij, yam tsis muaj kev paub tseeb ntawm koob thiab cov kev sib txuas ntawm kev sib txuas lus xws li kev ntaus nqi roj teeb, thiab Chemistry-lub kaw lus ( Kev tsim nyog voltage thiab tam sim no kev teeb tsa ncaj qha txiav txim siab ua haujlwm, muaj peev xwm, thiab kev ntseeg tau.
Cov qauv roj teeb teeb: series vs. panallel
Tsim qauv a72V Cov Khoom Siv Roj Teeb, ib tug yuav tsum xub nkag siab ob txoj kev sib txuas tau: series thiab thaum kawg.
- Kev sib txuas: Txuas lub davhlau ya nyob twg ntawm ib roj teeb mus rau qhov tsis zoo ntawm qhov chaw nyob tom ntej. Hauv ib qho, voltages ntxiv nce, tab sis amp-teev (ah) muaj peev xwm zoo ib yam. Nov yog txoj kev siv los ua kom tag nrho cov system hluav taws xob.
- Cov kev sib txuas lus sib txuas: txuas tag nrho cov kev txiav txim siab ua ke thiab txhua qhov kev tsis zoo ua ke. Hauv qhov no, kev voltage nyob tas mus li, tab sis muaj peev xwm (ah) nce. Cov qauv no yog siv thaum khiav ntev dua-lub sijhawm lossis siab dua tam sim no yuav tsum tau.
Txij li lub hom phiaj yog mus txog 72V, cov roj teeb yuav tsum tau txuas nrog hauv koob.
Cov kev xaiv voltage: piv 6v thiab 12v roj teeb teeb
Feem ntau muaj ob txoj hauv kev los sib sau ua ke 72V system siv tawm-tus-txheej txheem roj teeb: nrog 6v lossis 12V units.
- Siv 6v roj teeb:
Ua tiav 72V yuav tsum muaj 12 roj teeb hauv koob (6V × 12=72 v).
- Siv 12v roj teeb:
Tsuas yog 6 lub roj teeb nyob hauv cov koob yuav tsum (12v × {2}} v).
Siv tau sib piv
12V roj teeb:
- Yuav tsum muaj cov koog muaj tsawg dua thiab kev sib txuas tsawg dua, uas txo cov nyom thiab lub peev xwm rau kev sib foob.
- Feem ntau muab cov kev tshem tawm tau zoo dua tam sim no, ua rau lawv haum ntau rau cov khoom siv hluav taws xob ntau xws li lub cev muaj zog lossis inverters.
6V Roj teeb:
- Feem ntau tsis kim kim, tshwj xeeb tshaj yog nyob rau hauv kev sib cav sib zog-acid qauv.
- Muab cov ntau ntawm cov kev xaiv ntawm cov ntsiab lus ntawm daim ntawv sau thiab hloov kev hloov pauv.
- Tej zaum yuav zoo dua rau cov neeg siv nrog kev nkag mus rau cov neeg muaj nqi tsawg lossis cov khoom lag luam seem.
Qhov kev xaiv ntawm 6v thiab 12V roj teeb nyob ntawm qhov chaw muaj kev txwv, system cov kev xav tau, thiab kev nyiam txij nkawm. Txawm li cas los xij, rau feem ntau DIY 72V roj teeb muaj ntau yam vim lawv simplicity thiab zoo dua nrog cov tsheb fais.
Core xam: Muaj pes tsawg 12V roj teeb mus txog 72V?
Cov mis yog ncaj:
Tus naj npawb ntawm cov roj teeb=phiaj voltage ÷ roj teeb voltage
Rau 12V roj teeb:
72V ÷ 12v {= 6 roj teeb (hauv series)
Txhua lub roj teeb ua rau muaj kev cuam tshuam 12 volts, thiab thaum txuas nrog hauv series, tag nrho cov kab ke hluav taws xob yog cov lej ntawm txhua tus neeg feem ntau. Qhov muaj peev xwm zuag qhia tag nrho, txawm li cas los xij, tseem zoo ib yam li ntawm ib lub roj teeb ntawm txoj saw hlau.
Piv txwv li, yog tias txhua lub roj teeb 12V muaj lub peev xwm ntawm 20Ah, tom qab ntawd cov pob 72V ua tiav yuav yog 72V 20H-tsis 72V 120ah.
Qhov kev sib txawv no tseem ceeb heev thaum kwv yees lub zog runtime thiab tus me nyuam tam sim no. Yog tias xav tau ntau dua, xav tau 75 xyoo ntxiv tuaj yeem txuas nrog rau kev sib txuas rau AH.
STEP-OF-THAW QHIA: Yuav ua li cas txuas 6 x 4V Roj teeb hauv Series
Txhawm rau kom muaj kev nyab xeeb xaim rau 12V roj teeb hauv cov koob rau 72V system, ua raws cov kauj ruam no:
1. Npaj:
- Xyuas kom meej meej tag nrho cov roj teeb yog ntawm tib hom, qauv, voltage, thiab muaj peev xwm.
- Qhov tseeb, lawv yuav tsum los ntawm tib qho kev tsim khoom lag luam kom ntseeg tau tias muaj kev ua tau zoo thiab them tus cwj pwm.
2. Cov xaim Se:
- Txuas qhov tsis zoo (-) davhlau ya nyob twg ntawm roj teeb 1 mus rau qhov zoo (+) davhlau ya nyob twg ntawm cov roj teeb 2
- Txuas qhov tsis zoo (-) ntawm cov roj teeb 2 mus rau qhov zoo (+) ntawm roj teeb 3
- Txuas ntxiv cov txheej txheem no kom txog thaum roj teeb 6, uas nws tsis zoo (-) davhlau ya nyob twg yog cov khoom siv tsis zoo
- Roj teeb 1 lub zoo (+) yuav yog qhov system muaj txiaj ntsig
3. Cov zis kawg:
Qhov ntsuas ntsuas ntawm thawj lub roj teeb tau zoo thiab lub roj teeb thaum kawg yuav tsum muaj kwv yees li 72V (lossis siab dua yog tias them tag nrho
4. Ob daim tshev:
- Txheeb xyuas txhua qhov sib txuas yog nruj thiab xeb-dawb.
- Siv cov tshuaj insulated uas tsim nyog los daws cov kev cia siab tam sim no.
Cov kev txiav txim siab tseem ceeb thaum tsim tau 72V roj teeb
Thaum sib txuas rau 12V roj teeb hauv koob yog cov thev naus laus zis yooj yim, muaj ob peb qho kev ceev faj kev nyab xeeb, muaj kev ntseeg tau, thiab kev ua haujlwm ntev.
Siv cov roj teeb zoo sib xws
Txhua rau lub roj teeb yuav tsum sib phim hauv voltage, muaj peev xwm (ah), chemistry, hom, thiab nyiam dua cov pob khoom. Kev hloov pauv hauv kev tiv thaiv sab hauv lossis lub xeev-kev noj qab haus huv tuaj yeem ua rau tsis txaus siab them thiab rho tawm, uas yuav ua rau:
- Txo kev ua haujlwm lifespan
- Kev ua ntej tsis muaj kev ua txhaum ntawm cov hlwb tsis muaj zog
- Kev pheej hmoo ntawm Thermal Khiav hauv Lithium-raws li lub tshuab
Kev nyab xeeb kev coj ua
Roj teeb sib dhos ua ke cuam tshuam txog kev pheej hmoo tseem ceeb yog tias tsis ua kom raug. Txhua zaus ua raws li cov txheej txheem kev nyab xeeb hauv qab no:
- Hnav cov hnab looj tes insulated thiab cov chaw tiv thaiv kev nyab xeeb los tiv thaiv hluav taws xob hluav taws xob thiab kua qaub (tshwj xeeb yog cov roj teeb ua kua)
- Zam txim rau txim thiab qhib nplaim taws nyob ze lub roj teeb teeb
- Siv Gauge Cabe Cables thiab cov txuas ruaj khov los daws cov peak tam sim no xyuam xim
- Xyuas kom ntseeg tau tias cov chav muaj kev huv, nruj, thiab corrosion-dawb
Charger Compatibility
Yuav tsum them cov roj teeb 72V-rated yuav tsum them lub roj teeb system txuag tau thiab nyab xeeb. Ntxiv mus:
- Txhuas cov roj teeb hluav taws xob yuav tsum tau tas mus li tam sim no / cc / cv) profiles thiab kev them nyiaj kub
- Lithium-ion lossis lifeCo₄ roj teeb yuav tsum muaj cov algorithms tshwj xeeb nrog kev ntsuas voltage thiab kev txwv tam sim no
BMS rau Lithium Systems
Yog tias siv cov roj teeb lithium, sib xyaw ua ke ntawm kev tswj roj teeb roj teeb (BMS) yog yuav tsum tau ua. Ib qho kev ua tau zoo BMS ua kom tiav:
- Kev cuam tshuam, dhau-tawm, thiab kev tiv thaiv dhau los
- Kev ntsuas tes ntawm tes ntsuas thaum mus sib txuas
- Kev Ntsuas Kub thiab Kev Txhaum Kev Txuam
Skipping BMS hauv kev teeb tsa Lithium tsis yog tsuas yog pheej hmoo tab sis tuaj yeem ua rau tsis muaj kev phom sij lossis kev nyab xeeb kev nyab xeeb.
Kev Siv Lub Ntiaj Teb tiag tiag ntawm 72V Cov Roj Teeb Tshuab
Lub 72V configuration yog dav tau txais kev lag luam vim nws kev ua tau zoo ntawm voltage qib thiab system complexity.
- Cov tsheb hluav taws xob (eBike, lub tsheb ciav hlau, muaj maus taus)
Feem ntau cov kev ua haujlwm siab e-tsheb kauj vab thiab hluav taws xob hluav taws xob siv 7 -V 20As lossis 72V 322V 322 pob, muab voltage txaus rau lub hwj chim motors ntawm 2000W thiab 5000W. Cov teeb tsa no ua kom pom tseeb nrawm nrawm nrawm, ntev dua, thiab zoo dua ua tau zoo ntawm cov pej xeem.
- Qhov Tsheb Nkag
Qee cov thawv golf siv 4 × 12V roj teeb thiab cov kev txhawb siab los hloov mus los txog 72V, tab sis qhov qhia no cov nyom ntxiv thiab lub zog. Ib qho 6 × 12V Kev sib txuas ncaj qha yog feem ntau muaj kev nyab xeeb dua, yooj yim dua, thiab muaj zog dua.
- Muaj Cov Cuab Yeej Muaj & Kev Cia
Nyob rau hauv cov kev xav tau zoo xws li off-grid ci ntsa iab lub nruab hnub ci, thiab backup ntau dua (72V lossis cov kev poob qis dua - tshwj xeeb tshaj yog qhov tseem ceeb rau kev rho tawm ntev lossis kev teeb tsa chaw deb.
Kev Ntsuas Cov Qauv thiab Kev Xam Hluav Taws Xob
Muaj ntau ntau
Txawm hais tias nominal voltage yog 72V, kev ua lag luam tiag tiag hauv kev ua lag luam ib qho ntau:
- Siab them cov kab ke: 13.5v × 6=81 v
- Kev Tawm Txiav Txiav Txiav Txiav (Kev Tiv Thaiv Kev Tawm Tsam Tsawg): 10.5V × {2}} v
Qhov kev cuam tshuam zoo no yuav tsum tau suav rau thaum xaiv lub cev muaj zog tswj, inverers, thiab them kev tiv thaiv kab ke.
Lub zog muaj zog
Tag nrho cov ntsiab lus hluav taws xob yog xam raws li:
Zog (wh)=voltage (v) × h× muaj peev xwm (AH)
Piv txwv li:
6 × 12v 100ah roj teeb hauv series → 72V 100ah=7200 wh (7.2kWh)
Qhov no yog lub zog siv tau (kev kawm rau kev ua haujlwm) uas tuaj yeem siv lub cuab yeej 1000W rau kwv yees li 7.2 teev nyob rau hauv cov kev mob zoo tagnrho.
Tag
Txhawm rau tsim cov roj teeb 72V siv 12v chav nyob, koj xav tau rau cov roj teeb txuas nrog hauv koob. Qhov kev teeb tsa no ncaj tab sis yuav tsum tau qhuab qhia kev ua haujlwm hauv kev ua kom muaj teeb meem roj teeb, xaim xaim, thiab cov kev nyab xeeb.
Tshaj mus txog 72V, cov neeg siv yuav tsum xav txog:
- Yuav tsum muaj peev xwm (AH) rau qhov xav tau Runtime
- Ntsaws tam sim no, los xaiv cov roj teeb pov tseg kom zoo
- Kev ntsuas roj teeb, ntsuas tus nqi, kev ua tau zoo, thiab kav kav
- Kev Nyab Xeeb Kev Nyab Xeeb, Tshwj xeeb nrog Lithium hlwb
Nyob rau hauv high-voltage Systems, ib qho me saib xyuas hauv kev tsim qauv lossis kev teeb tsa tuaj yeem cuam tshuam dab tsi lossis kev nyab xeeb. Seb puas rau kev thauj hluav taws xob lossis chaw nyob ruaj ruaj, kev xav npaj thiab cov khoom siv zoo yog tsis muaj kev sib ceg.
Hais Txog Tus Sau

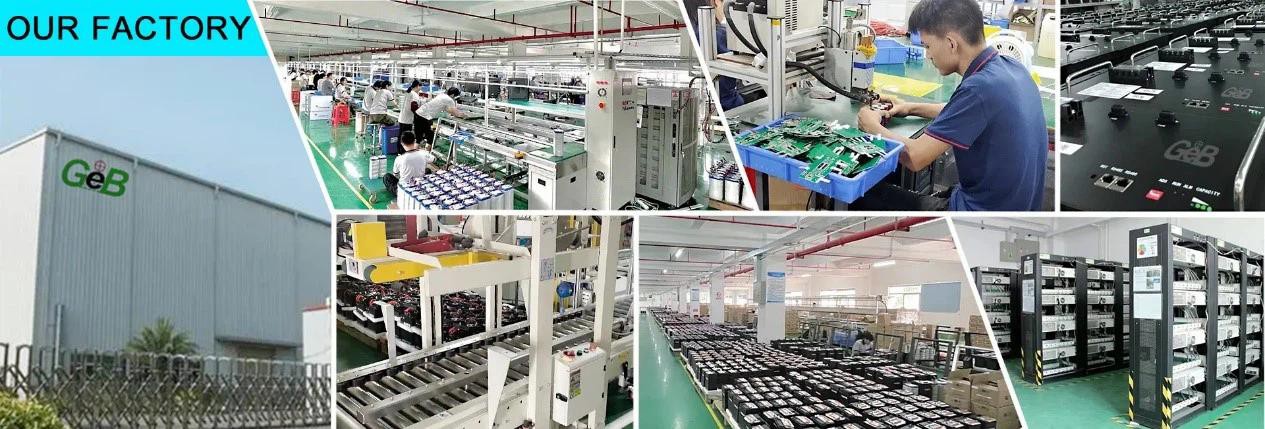

GeB yog hom ntawm General Electronics Technology Co., Ltd. GEb yog ib tug cojChaw tsim tshuaj paus ntawm Ebike Lithium Roj teebHauv Suav teb, tsom mus rau lithium roj teeb rau hluav taws xob tsheb kauj vab thiab muab kev tshaj lij 72V fais fab roj teeb daws teeb meem. Tsim tau nyob rau xyoo 2009 thiab lub taub hau nyob rau hauv Shenzhen, Geeb tau cog rau hauv lub hom kev ntseeg siab nyob rau hauv kev lag luam nrog ntau dua 180 kev muag khoom ntau dua $ 30 lab.
