Nyob rau hauv ib lub sijhawm uas lub roj teeb thev naus laus zis tau tsav kev tsim kho tshiab hauv tsheb hluav taws xob (EVs), cov tshuab hluav taws xob tauj dua tshiab, thiab cov khoom siv hluav taws xob portable, kev nkag siab txog Lub Xeev Tus Nqi (SoC) thiab Lub Xeev Kev Noj Qab Haus Huv (SoH) ntawm cov roj teeb yog qhov tseem ceeb. Cov kev ntsuas no tsis tsuas yog txhim kho roj teeb kev ua tau zoo tab sis kuj tseem ua rau muaj kev nyab xeeb thiab siv tau ntev. Qhov blog no yuav tshawb txog qhov tseem ceeb ntawm SoC thiab SoH hauv qhov tob thiab muab cov kev qhia dav dav rau kev suav lawv.

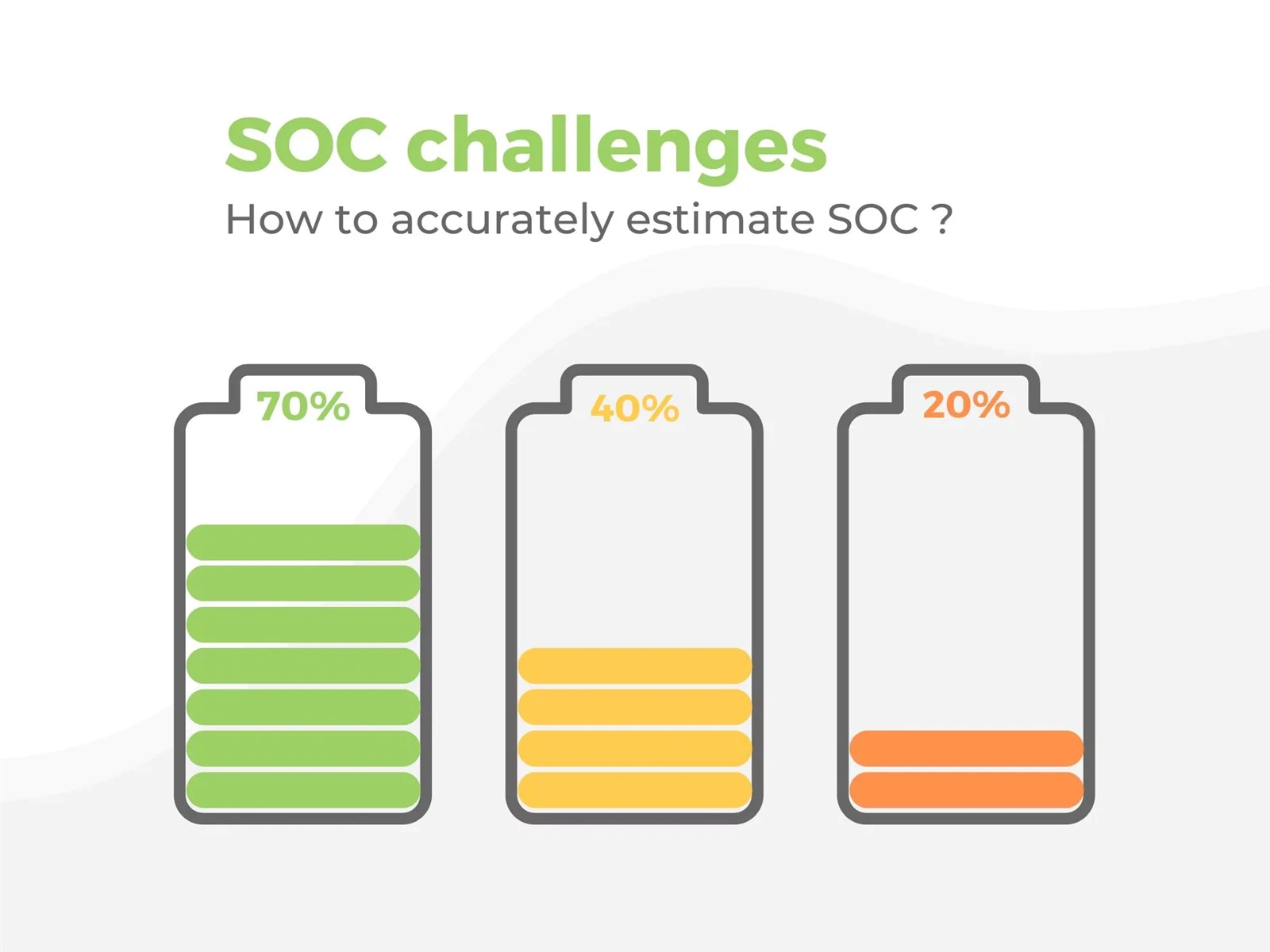

State of Charge (SoC) yog dab tsi?
SoC sawv cev rau theem tam sim no ntawm lub roj teeb raws li feem pua ntawm nws cov peev txheej ntsuas. Piv txwv li, yog tias lub roj teeb lithium-ion nrog lub peev xwm ntawm 100 Ah muaj 50 Ah seem, nws SoC yog 50%. SoC yog qhov tseem ceeb rau ntau qhov laj thawj:
1. Kev Tswj Xyuas Kev Ua Haujlwm
Nkag siab SoC tso cai rau cov neeg siv los txhim kho cov roj teeb ua haujlwm zoo. Hauv tsheb fais fab, tswj xyuas qhov zoo SoC ntau yam (feem ntau ntawm 20% thiab 80%) tuaj yeem txhim kho kev tsav tsheb thiab txuas ntxiv lub tsheb ntau. Ntau lub EVs suav nrog cov kev tswj hwm roj teeb (BMS) uas kho cov zis hluav taws xob raws li SoC kom ntseeg tau tias kev ua haujlwm zoo thiab tiv thaiv kev tawm mus tob.
2. Roj teeb lub neej ntev
Lub neej ntev ntawm lub roj teeb yog ze rau qhov SoC tswj tau zoo npaum li cas. Kev tso tawm ntau zaus (qis dua 20% SoC) thiab overcharging (ntau tshaj 80% SoC) tuaj yeem ua rau lub roj teeb nrawm nrawm thiab muaj peev xwm ploj mus. Kev tuav lub roj teeb nyob rau hauv qhov zoo tshaj plaws SoC tuaj yeem txuas ntxiv nws lub neej, ua rau nws muaj peev xwm tiv taus tus nqi ntau dua lub sijhawm.
3. Kev txiav txim siab txog kev nyab xeeb
Kev soj ntsuam SoC yog qhov tseem ceeb rau kev tiv thaiv cov xwm txheej txaus ntshai. Kev them nyiaj ntau dhau tuaj yeem ua rau thermal khiav mus, qhov twg lub roj teeb kub nce ntxiv tsis tuaj yeem tswj tau, ua rau muaj hluav taws kub lossis tawg. Hloov pauv, tso lub roj teeb ntau dhau tuaj yeem ua rau muaj kev puas tsuaj tsis tuaj yeem. Cov kab ke uas saib xyuas SoC hauv lub sijhawm tiag tiag pab txo cov kev pheej hmoo no.
Lub Xeev Kev Noj Qab Haus Huv (SoH) yog dab tsi?
SoH qhia txog tag nrho cov xwm txheej ntawm lub roj teeb piv rau nws lub xeev zoo thaum tshiab. Nws encompasses ntau yam, nrog rau kev muaj peev xwm, internal resistance, thiab efficiency. SoH feem ntau yog qhia raws li feem pua, qhia tias ntau npaum li cas ntawm cov peev txheej qub tseem nyob.
1. Kev Saib Xyuas Kev Noj Qab Haus Huv
Kev ntsuam xyuas tsis tu ncua ntawm SoH tso cai rau kev saib xyuas zoo. Los ntawm kev taug qab SoH dhau sijhawm, cov neeg siv tuaj yeem txheeb xyuas qhov kev hloov pauv thiab ua kom raug kho ua ntej lub roj teeb tsis ua haujlwm. Piv txwv li, hauv cov ntawv thov tseem ceeb xws li aerospace lossis cov cuab yeej kho mob, kev tshawb pom ntxov ntawm cov teeb meem kev noj qab haus huv yog qhov tseem ceeb los ua kom muaj kev ntseeg siab ua haujlwm.
2. Predicting Lifespan
SoH ua lub luag haujlwm tseem ceeb rau kev kwv yees lub peev xwm thiab lub neej muaj txiaj ntsig (RUL) ntawm lub roj teeb. Cov qauv siab tshaj plaws tuaj yeem kwv yees SoH siv cov ntaub ntawv keeb kwm kev ua haujlwm thiab kev ntsuas kev noj qab haus huv tam sim no, uas yog qhov tseem ceeb rau kev tswj cov khoom muag thiab kev npaj kho hauv kev lag luam.
3. Kev Ua Haujlwm Zoo
Kev nkag siab SoH tso cai rau cov neeg siv hloov kho lawv cov qauv siv raws li lub roj teeb. Yog tias SoH qhia txog qhov tsis muaj peev xwm loj, cov neeg siv tuaj yeem xaiv txwv cov ntawv thov dej siab kom tiv thaiv kev kaw tsis tau npaj txhij.
Yuav xam SoC li cas
1. Qhib Circuit Court Voltage (OCV) txoj kev
Txoj kev OCV suav nrog ntsuas lub roj teeb qhov hluav taws xob thaum nws tsis nyob rau hauv load. Txhua theem voltage sib raug rau ib qho tshwj xeeb SoC raws li qhov ntsuas qhov ntsuas qhov ntsuas-SoC nkhaus. Txoj kev no yog qhov tseeb tab sis xav kom lub roj teeb so ib ntus, ua rau nws siv tsis tau rau cov ntawv thov tiag tiag.
Piv txwv:Piv txwv tias koj muaj lithium-ion roj teeb nrog lub nominal voltage ntawm 3.7V. Thaum koj ntsuas qhov hluav taws xob nyob rau hauv tsis muaj load thiab pom nws yog 3.6V, koj tuaj yeem xa mus rau lub chaw tsim khoom roj teeb voltage-SoC nkhaus. Qhov no qhia tias SoC yog kwv yees li 80%.
2. Ampere-Hour (Ah) suav
Txoj kev no taug qab cov nqi nkag nkag thiab tawm ntawm lub roj teeb. Los ntawm kev sib koom ua ke tam sim no dhau sijhawm, cov neeg siv tuaj yeem kwv yees SoC. Txawm li cas los xij, kev ua yuam kev tuaj yeem tsim los ntawm kev tso tawm tus kheej, tshwj xeeb tshaj yog nyob rau hauv cov roj teeb qub. Recalibration tsis tu ncua yog qhov tseem ceeb los tswj xyuas SoC nyeem ntawv raug.
Piv txwv:Xav txog lub roj teeb uas muaj peev xwm ntawm 100 Ah. Yog tias koj tso tawm ntawm qhov tam sim no ntawm 10 A rau 5 teev, koj tuaj yeem suav cov peev txheej tawm:
Tawm Peev Xwm=Tawm Tam Sim No × Lub Sij Hawm=10A × 5h=50Ah
Pib los ntawm lub xeev them tag nrho (100 Ah), SoC tam sim no yuav yog:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Kalman Lim thiab Tshuab Kawm
Cov txheej txheem Advanced siv algorithms los kwv yees SoC raws li ntau yam khoom siv, xws li voltage, tam sim no, thiab kub. Kalman lim dynamically kho kev kwv yees raws li cov ntaub ntawv ntawm lub sijhawm tiag tiag, thaum cov qauv kev kawm tshuab tuaj yeem kawm los ntawm cov ntaub ntawv keeb kwm los txhim kho qhov raug raws sijhawm. Cov hau kev no tshwj xeeb tshaj yog muaj txiaj ntsig zoo hauv cov ntawv thov nyuaj uas cov teeb meem roj teeb hloov pauv.
Piv txwv:Lub roj teeb tswj kev kaw lus (BMS) siv Kalman lim kom hloov kho SoC kev kwv yees. Thaum lub sijhawm tshwj xeeb, lub kaw lus ntsuas qhov tawm tam sim no ntawm -5 A thiab qhov hluav taws xob ntawm 3.6V ntawm 25 degree . Tom qab ua tiav cov ntaub ntawv no, algorithm kwv yees SoC yog 78%.
Yuav xam SoH li cas
1. Internal Resistance Measurement
Kev ntsuas lub zog sab hauv ntawm lub roj teeb tuaj yeem muab kev nkag siab txog nws txoj kev noj qab haus huv. Kev nce hauv kev tiv thaiv feem ntau qhia tias degradation. Cov txuj ci zoo li impedance spectroscopy tuaj yeem ntsuas qhov kev tiv thaiv thoob plaws ntau zaus, muab cov duab zoo dua ntawm roj teeb kev noj qab haus huv.
Piv txwv:Siv impedance spectroscopy, koj ntsuas qhov kev tiv thaiv sab hauv ntawm lithium-ion roj teeb. Yog hais tias qhov ntsuas tsis kam yog 30 milliohms, thaum lub roj teeb tshiab tsis kam yog 10 milliohms, qhov kev nce no qhia tau hais tias lub roj teeb kev noj qab haus huv tau ua rau lub sijhawm tsis zoo.
2. Kev kuaj muaj peev xwm
Kev tswj cov nqi-tso tawm mus rau cov neeg siv los ntsuas lub peev xwm ploj zuj zus mus rau lub sijhawm. Los ntawm kev sib piv lub peev xwm tam sim no rau lub peev xwm qub, cov neeg siv tuaj yeem suav SoH. Txoj kev no yuav tsum tau siv sijhawm thiab kev tswj xyuas meej ntawm kev sim ntsuas kom paub meej cov txiaj ntsig raug.
Piv txwv:Koj ua qhov kev ntsuam xyuas tus nqi-tso tawm. Tom qab them tag nrho lub roj teeb, koj saib nws cov kev ua tau zoo nyob rau hauv ib qho kev thauj khoom tshwj xeeb. Thaum pib ntsuas ntawm 100 Ah, lub roj teeb tam sim no tsuas yog txhawb nqa 80 Ah nyob rau hauv tib lub sijhawm. Yog li ntawd, SoH yuav raug xam raws li:
SoH=(80Ah / 100Ah) × 100%=80%
3. Data-Driven Analytics
Niaj hnub nimno BMS tuaj yeem soj ntsuam kev ntsuas kev ua tau zoo thiab siv cov txheej txheem los ntsuas SoH. Cov tshuab no txheeb xyuas ntau yam tsis zoo, suav nrog qhov kub thiab txias, lub voj voog them nqi, thiab cov qauv siv, muab cov kev ntsuas kev noj qab haus huv ntawm lub sijhawm uas hloov mus rau cov kev hloov pauv.
Piv txwv:Lub ntse BMS tsis tu ncua saib xyuas lub roj teeb lub voj voog, uas tau mus txog 500. Nws sau qhov nruab nrab tawm tam sim no ntawm 10 A thiab sau tseg tias qhov kub hloov pauv ntawm -10 degree thiab 40 degree . Raws li cov ntaub ntawv no, lub kaw lus ntsuas SoH tam sim no yog 75% thiab kwv yees lub neej tseem ceeb ntawm kwv yees li 600 ntau lub voj voog.
Cov yam ntxwv cuam tshuam rau SoC thiab SoH
1. Kub
Qhov kub thiab txias ua lub luag haujlwm tseem ceeb hauv kev ua haujlwm roj teeb thiab kev noj qab haus huv. Cov kub kub tuaj yeem ua rau cov tshuaj lom neeg muaj zog, ua rau muaj kev laus sai dua, thaum qhov kub tsis tshua muaj peev xwm txo tau thiab ua haujlwm tau zoo. Qhov zoo tshaj plaws kev khiav hauj lwm kub feem ntau yog li ntawm 20 degree mus rau 25 degree rau lithium-ion roj teeb.
2. Tus nqi them thiab tso tawm
Tus nqi ntawm lub roj teeb raug them lossis tso tawm cuam tshuam rau nws SoC thiab SoH. High C-tus nqi tso tawm tuaj yeem ua rau muaj kev ntxhov siab thermal, thaum lub sijhawm them nyiaj ultra-ceev tuaj yeem nce qhov kub ntawm sab hauv. Cov neeg tsim khoom muab kev pom zoo them nqi thiab tso tawm tus nqi kom txo tau cov teebmeem no.
3. Cov qauv kev caij tsheb kauj vab
Qhov zaus thiab qhov tob ntawm lub voj voog them tawm tuaj yeem cuam tshuam rau roj teeb kev noj qab haus huv. Cov voj voog ntiav (ib nrab tso tawm) feem ntau tsis tshua muaj teeb meem ntau dua li cov voj voog sib sib zog nqus, uas tuaj yeem ua rau muaj peev xwm poob ntau lub sijhawm.
